► 钢铁冶金用耐火材料：

▐ 钢包的功能改变对耐火材料的影响?

随着二次精炼的发展示，钢包已从盛放钢水的容器发展为二次精炼的重要冶金设备，随之钢包用耐火材料的使用条件也发生了明显的变化，主要表现在如下方面：

(1)二次精炼钢包的钢液温度明显升高，通常比普通钢包高出50~100℃，精炼过程中可能高出150℃以上，温度越高，熔渣和钢水对耐火材料的侵蚀明显加快。

(2) 二次精炼钢包的钢液循环运动加剧。由于喷吹氩气、电磁搅拌和真空处理等技术的采用，钢液对耐火材料的冲刷和磨损作用严重。

(3) 二次精炼钢包的炉渣的侵蚀性增强。二次精炼炉由于需要进行深脱硫、磷渣冶炼操作，所以炉渣的碱度高，渣量大，对耐火材料的侵蚀作用明显加剧。

(4) 二次精炼钢包的盛钢时间明显延长，比普通钢包延长1至数倍，结果使钢包用耐火材料的使用寿命明显变短。

(5) 由于二次精炼钢包很多情况都是在高温真空下使用的，真空条件下，耐火材料的蒸发速率加快，同时也使得耐火材料的抗侵蚀性下降。

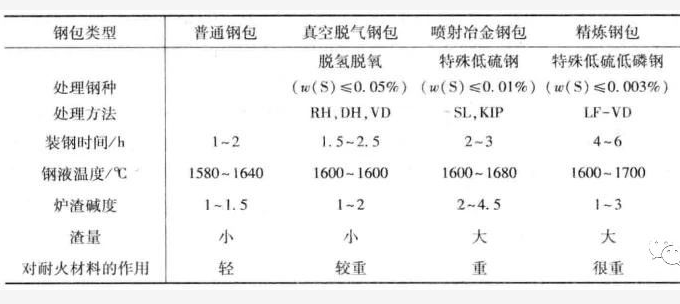

下表为普通钢包和炉外精炼钢包用耐火材料的使用条件对比表。
