专利技术功效矩阵分析属于专利定性分析的一种，其通过对专利文献反映的技术主题内容和主要技术功能效果之间的特征研究，揭示它们之间的相互关系。该分析适用于特定的专利组合或集群，便于相关技术人员掌握该专利组合或集群的技术布局情况，用于寻找技术空白点、技术研发热点和突破点，以规避技术雷区，发现潜在研发方向。

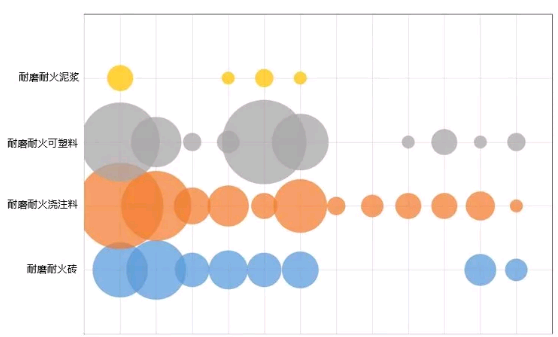

图1示出了耐磨耐火材料专利的技术功效矩阵图，图中气泡大小为对应的纵坐标(产品技术类型)和横坐标(功效类型)的专利数量的多少，空白表示专利数量为零。专利检索内容为国家标准GB/T 23294-2009 《耐磨耐火材料》所涵盖的产品，得到1993年-2018年的专利共计184篇。采用技术关键词“耐磨耐火砖、耐磨耐火浇注料、耐磨耐火可塑料和耐磨耐火泥浆”，以及功效关键词“提高耐磨性、提高抗热震性、轻量化、降低成本、改善工作性、提高抗侵蚀性、适应强还原性气氛、提高抗氧化性、提高体积稳定性、提高性能稳定性、优化导热性和优化生产工艺”等对专利进行标注，并绘制技术功效矩阵图。

图1 耐磨耐火材料的技术功效矩阵图

从图中可以看出产品的技术研发热点和空白点，为今后研发提供方向。例如对于耐磨耐火浇注料而言，提高耐磨性、提高抗热震性和提高抗侵蚀性的专利较多，属于技术研发热点，而其它领域技术研发较少，属于技术研发冷门或空白区。从专利布局的角度出发，企业应规避技术研发热点(雷区)，将重点放在技术研发冷门或空白区。
