- 企业
- 供应
- 求购
- 资讯
铝镁碳砖骨料采用的是88特级矾土,由于含有较多量的SiO2,高温下反应后生成低熔点相较多,并使铝镁碳砖产生一定程度的收缩,从表1数据可以看出,当MgO细粉加入量逐步增加时,MgO与Al2O3反应越来越剧烈越来越充分,尖晶石生成过程中的体积膨胀不断增加,铝镁尖晶石晶体的交错生长使基质更加致密,铝镁碳砖的线变化增加行为也逐步加大。
表1 MgO的加入量和线变化结果
在M7粒度组成基础上, 调整镁砂的粒度,其性能影响见表2。

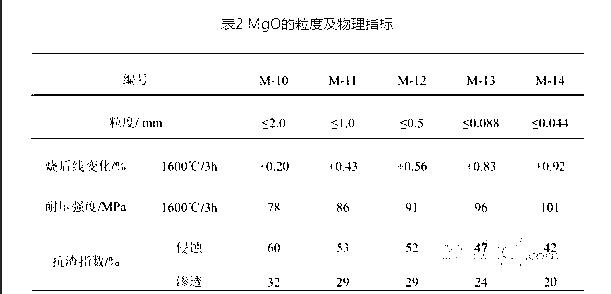

表2 MgO的粒度及物理指标
对铝镁碳砖而言,线变化与MgO加入量的关系如图1。从图中可以看出,在1100℃×3h条件下,线变化率随MgO的加入量的增加而增加,但幅度变化较小。在1600℃×3h条件下,线变化率随MgO的加入量的增加而增大,线变化比较大。在1600℃×3h×3h条件下,重烧线变化率随MgO的加入量的增加而增大,增加幅度较大。
铝镁碳砖中镁砂与刚玉细粉在高温下相互作用生成铝镁尖晶石的反应自由能变化如下:
Al2O3(S)+MgO(S)→MgO·Al2O3(S)
G0=38.44KJ·mol-1(1100℃),说明铝镁尖晶石在1100℃时可能生成。相关研究表明,在1000℃时MA开始生成,到1200℃时反应强烈,而到1300℃时MA的生成反应已经基本结束。

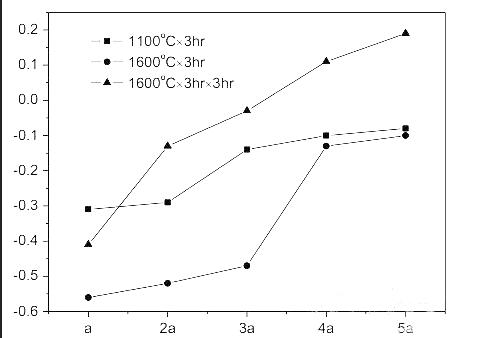

图1 MgO加入量对铝镁碳砖线变化的影响
评论区
