专利地图是进行知识产权分析时采用的高级工具，其原理是采用数据挖掘、文本聚类等大数据分析方法，运用可视化技术对专利进行综合分析。它可以帮助企业了解行业总体技术现状和发展趋势，发现竞争对手研发动态，评估自身技术现状，协助企业制定研发方向和申请专利。

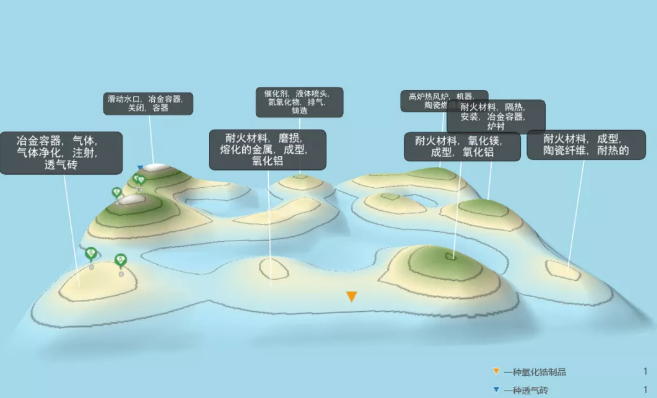

图1示出了某国际知名耐火材料企业所有专利(6千余件)的专利地图，图2示出了文本聚类的词云。通过文本聚类分析，将专利分为8大类，并在图中标识出来。颜色深浅表示专利数量的大小，由浅至深依次递增。图中曲线为等高线，等高线上专利数量相同。从图中可以清楚的看出该企业的研发动态，发现技术侧重点和技术空白点(技术薄弱点)。

图1 某国际知名耐火材料企业的专利地图

注：个别文本根据耐火材料术语有所调整。

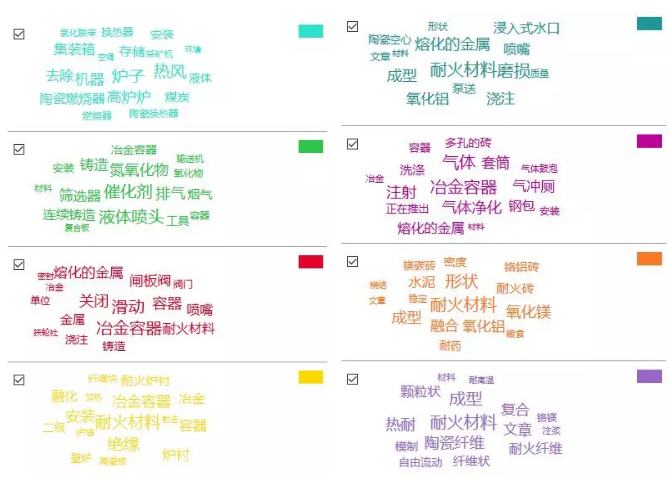

图2 文本聚类的词云

图1中 表示高价值专利(共有5项)，评估价值在100万美元以上，分别落在滑动水口和透气砖区域。(注：国内耐火材料企业极少有高价值专利)

采用国内的2个专利，分别为一种透气砖专利和一种氧化锆制品专利，将其技术说明和图1专利地图进行匹配，得到其在地图上的位置(蓝色和黄色倒三角)。可以看出透气砖专利落在了该企业的重点技术区，而氧化锆制品专利落在该企业技术空白区或薄弱区。

专利地图还可以时间为轴，以动画的形式更为形象地展示出企业专利技术的整体演变。
