合成尖晶石有烧结法和电熔法两种方法。

(一)合成镁铝尖晶石

1.烧结法合成尖晶石

(1)原料。以工业氧化铝和高纯轻烧氧化镁为原料合成镁铝尖晶石;

(2)配料。采用烧结合成尖晶石时，首先要将配料压制成坯体或成球在回转窑中烧成。

(3)烧成。在烧成时于900℃开始产生反应，在1400℃反应激烈，到1500℃反应趋于完成，但为了提高再结晶粒度，烧成温度为1650℃。原料的细度对合成镁铝尖晶石有很大的影响，粒度越细合成效果越好，所以在合成料前对原料进行混合、细磨是非常重要的。

(4)理化性能。采用烧结法生产合成镁铝尖晶石的理化性能见表1.

2.电熔法合成尖晶石

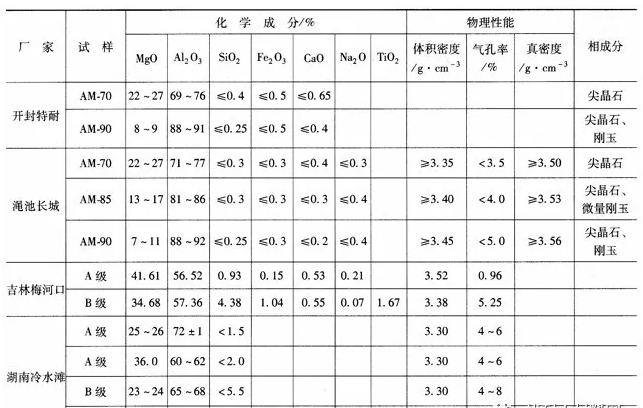

采用电熔法合成尖晶石时，生产工艺简单，但致密度高，优于烧结法合成料。电熔镁铝尖晶石的理化性能见表2.

(二)合成镁铬尖晶石

(1)原料。合成镁铬尖晶石大都使用高纯轻烧菱镁矿(轻烧氧化镁)和精选铬矿粉为原料。

(2)合成。采用烧结法合成镁铬尖晶石，首先将轻烧菱镁矿和精选铬矿细磨，压球或制坯后，在高温回转窑内，经1800℃高温合成镁铬尖晶石。

美国凯莎铝化学公司是把50%Mg(OH)2滤饼同50%铬矿粉很好地混合，在回转窑内于1900℃死烧。这种合成料由方镁石固熔体(平均70微米)、尖晶石固熔体(10微米以下)及少量硅酸盐构成。其性能:二氧化硅1.4%，三氧化二铁8%、三氧化二铝15%、三氧化二铬15%、三氧化二硼0.2%、氧化钙0.8%、氧化镁60%，体积密度为3.44g/cm3，显气孔率为10%。

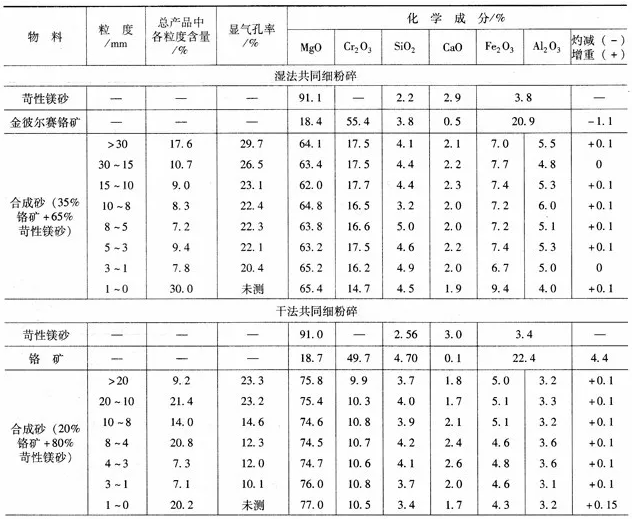

苏联生产的镁铬砂的理化性能见表3.
