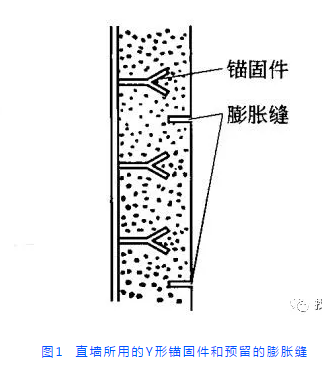

耐火浇注料广泛使用锚固件。金属锚固件有Y形、V形、L形等形状，截 面有圆形的，也有其他形状的。图1显示了直墙所用的Y形锚固件和预留的膨胀缝。

由图1可知，锚固件一头焊接在壳体上，一头埋设在衬料中。锚固件将壳体和衬料连成一个整体，防止了窑墙鼓肚、倒塌。但是，金属受热后会发生氧化和膨胀，对耐火材料产生很大挤压力。金属和耐火材料的热膨胀系数有很大差异。如膨胀缝留设不当，金属-耐火材料复合结构中会出现很大热应力。严重时，将锚固件拔出或者使浇注料遭到严重破坏。所以，锚固件的设计应注意以下几点。

① 金属锚固件的前端埋设在炉墙厚度的2/3处。

② 在使用温度下，锚固件应该有良好的耐氧化性能。表1显示了各种锚固材料的强度和温度的关系。

③ 金属锚固件的表面要缠绕胶布或涂刷涂料，以留膨胀缝。金属锚固件的头部要戴塑料帽，以防锚固件膨胀后顶坏浇注料。

④ 大面积浇注时，要分块施工。每块浇注区的面积以1.5m2左右为宜。膨胀缝要留设在锚固件间隔的中间位置。

⑤一般情况下，金属锚固件的间距为施工厚度的1.5〜3倍。垂直墙取值高些;顶部墙取值低些。表2显示了 Y形条形截面金属锚固件的配置实例。

二、锚固砖

一般情况下，金属锚固件的前端温度应小于1000°C。1000°C以上时，需要使用锚固砖或陶瓷锚固件。锚固砖通常都露出加热面，但短的锚固砖也可以不露出表面。锚固砖表面需涂刷有机物质，起防失水和留设膨胀缝之用。锚固砖的间距炉顶为200〜300mm，侧墙为300〜500mm不等。图2显示了旋风筒吊顶 所采用的锚固砖-浇注料复合结构。

图2中，吊挂的钢结构上焊有锚钉，锚钉拉住吊顶砖，吊顶砖托住浇注料，吊顶砖的空隙中又加有金属锚固件。这样，就保证了吊顶的稳固性，巧妙完成了形状、结构都十分复杂的旋风筒顶部的耐火材料砌筑。
